PENGUKURAN DRIVE TEST

  1.  Proses Drive Test

Proses pengukuran drive test dilakukan dengan skenario gambar di bawah ini :



Pada gambar merupakan setting pengukuran data dengan pengukuran drive test outdoor. Dimana sinyal 3G yang dipancarkan oleh BTS/Node B akan diterima oleh Mobile Station (MS) atau Handphone yang akan mengirimkan data pada laptop yang terintegrasi TEMS Investigation v9.0.3. Proses pengukuran dilakukan mobile atau bergerak dengan menggunakan mobil.



  2.Add User Equipment (UE)

Pada modul ini akan diuraikan cara menyambungkan tools (Tools Connecting) pada TEMS Investigation sebelum melakukan Drive Test seperti gambar 3.1 di atas. Langkah-langkah untuk menyambungkan user equipment pada TEMS sebagai berikut:

1.      Hidupkan Handset K800i kemudian perhatikan window Equipment Configuration pada workspace yang telah dibuat.

2.      TEMS Investigation 9.0.3 langsung akan mendeteksi tools apa yang dikenali dan muncul di Space Bar.

3.      Setelah semua Device dikenali, Klik ikon Connect All atau tekan tombol F2 untuk menyambungkan Device Tersebut ke TEMS Investigation.

Jika belum terkoneksi maka indicator berubah menjadi merah



Jika sudah terkoneksi maka indicator berubah menjadi hijau



Selama equipment terkoneksi maka MS dalam keadaan idle atau tidak melakukan panggilan sehingga nilai dari radio parameter akan menunjukkan nilai RxLev dalam kondisi idle selama command sequence belum dijalankan.



  3.Loading Cell File

Setelah kita telah berhasil menghubungkan semua device dan parameter yang diperlukan telah muncul dengan nilai tertentu, namun kita tidak mengetahui apa nama site yang sedang melayani kita. Oleh karena itu harus dimasukkan file nama-nama cell (Cell File) dengan cara sebagai berikut :

1.      Pada menu bar klik Configuration → klik General



2.      Klik Cell File Load → Beri tanda pada “Use Cell Definition File” → Browse Cell File → Klik OK

4.  Memulai Drive Test

Untuk memulai pengukuran drive test, hal pertama yang sangat penting adalah cek koneksi UE apakah sudah tekoneksi ke TEMS atau tidak. Selanjutnya cek indikator arah GPS pada window GPS karena meskipun GPS terkoneksi dengan TEMS namun jika GPS tidak dapat mendeteksi letak posisi user, maka TEMS tidak dapat memplotting data dalam bentuk indikator warna. Jadi untuk mengatasi hal tersebut maka perlu pada saat koneksi GPS, posisi user harus benar-benar di dalam lingkungan terbuka (open air) dan tanpa adanya penghalang seperti pohon, gedung, dan sebagainya hingga GPS mendeteksi letak posisi user.

Langkah-langkah pengukuran drive test sebagai berikut :

1.      Tentukan BTS yang akan diukur baik BTS 2G atau BTS 3G (Node B)

2.      Tentukan rute pengukuran drive test dengan adanya test handover, jadi memungkinkan user melakukan perpindahan sel dalam satu BTS (beda sektor) maupun antar BTS.

3.      Setting lock frekuensi atau frekuensi yang akan diukur GSM atau WCDMA. Caranya, pada window Equipment Configuration klik kanan device atau UE ® Pilih Equipment Properties ® pilih RAT Control ® pilih GSM atau WCDMA.

Untuk proses drive test antara 2G dengan 3G mekanismenya sama yang berbeda hanya parameter-parameter yang diambil selama pengukuran dan lock frekuensi jaringan ini. Jika drive test 2G/GSM maka pilih GSM, jika drive test 3G(WCDMA/UMTS) maka dipilih WCDMA. Namun jika ingin mengetahui kedua performansi jaringan bisa dipilih RAT Normal dimana RAT Control ini, MS bisa menerima sinyal dari frekuensi GSM dan WCDMA.

4.      Jika RAT Control telah dipilih maka perlu untuk record data, hal ini sangat penting dalam proses drive test yang berlangsung. Jangan sampai data yang terukur selama mengelilingi kota tidak tersimpan karena tombol record belum diaktifkan. Untuk mengaktifkan record data, caranya tekan icon start recording. Data yang direkam akan disimpan dalam logfile.

5.      Selanjutnya akan muncul window penyimpan logfile. Masukkan nama file yang diinginkan ® klik Save

6.      Setelah data direkam, selanjutnya jalankan command sequence dengan klik icon run ( ) pada window Command Sequence.

7.      Proses drive test siap dilakukan dengan mengikuti rute yang telah ditentukan sebelumnya. Tampilan TEMS saat drive sebagai berikut :



5.Konversi Data Logfile ke File *.tab

Konversi data atau export data logfile ke file *.tab dilakukan bertujuan untuk memudahkan dalam pengolahan data. File *.tab bisa dibuka menggunakan perangkat lunak MapInfo sehingga dalam pengolahan data drive test akan dilakukan di perangkat lunak tersebut, langkah-langkah untuk export data logfile sebagai berikut :

1.      Klik menu Logfile ® Export Logfile sehingga muncul tampilan export.

 2.      Klik Add Order  sehingga muncul tampilan Add Export Order.

 3.      Pilih MapInfo Tab-file dalam menu Format.

4.   Klik Setup untuk memilih parameter-parameter yang akan dijadikan dalam bentuk *.tab. Misalnya untuk parameter 3G/UMTS, diantaranya SAN CPICH Ec/No dan SAN CPICH RSCP. Sedangkan parameter 2G/GSM, diantaranya RxLev Full dan RxQual Full. Namun pada modul ini akan dijelaskan untuk export data untuk parameter 3G/UMTS.

5.   Pada tab Informtion Elements - pilih WCDMA pada Available IEs. Jika ingin yang diproses adalah parameter 2G/GSM maka pilih GSM.



 6.Pilih informasi yang ingin dieksport pada kotak box informasi, misalnya SAN CPICH Ec/No - drag atau tekan



7.   Klik Edit pada Selected IEs - Didalam menu Mobile pilih MS1 (MS yang mengumpulkan informasi saat drive test) - OK

8.   Klik tab Option untuk mengatur report output di seperti gambar

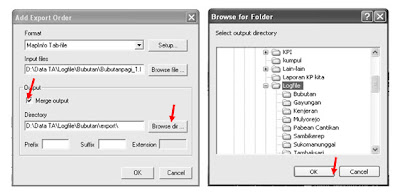

9.   Tambahkan input logfile yang akan dikonversi dengan tekan Browse file…

10.     Centang Merge output jika lebih dari satu input logfile dan hasil yang diinginkan menjadi satu data report

11.      Tentukan letak output direktori dengan tekan Browse dir…



12.      Klik OK sehingga muncul kembali tampilan export

14.      Ketika proses konversi selesai, maka muncul pesan export result, klik close untuk menutup pesan.



15.      Cek output pada direktori yang ditentukan tadi. Ada empat file outputnya, jika proses berjalan dengan benar.

'
