Setting TEMS Untuk Drive Test 2G/GSM

Langkah-langkah setting TEMS Investigation untuk drive test 2G/GSM sebagai berikut :

1. Buka TEMS Investigation 9.0.3, pada Menu START, klik All Program ® Ericsson ® TEMS Product ® TEMS Investigation 9.0.3 Data Collection. Tunggu sampai display TEMS Investigation muncul.

Tampilan di atas adalah tampilan TEMS Investigation yang masih standar. Tidak semua window kita perlukan saat Drive Test atau saat Reply Logfile. Hanya Window tertentu sesuai dengan kebutuhan Dari Gambar, nampak secara umum TEMS Investigation terbagi menjadi beberapa bagian :

· Menu Bar dan Tool Bar : berisi menu-menu utama dan icon shortcut dengan fungsi tertentu.

· Navigator : berfungsi untuk pengaturan tampilan (warna dan lain sebagainya).

· Workspace : berisi beberapa halaman kerja yang kita perlukan

· Status Bar : berisi icon-icon tools yang terhubung ke laptop.

2. Kita akan memodifikasi Workspace dengan window yang kita perlukan saja, dengan cara tutup Navigator dengan Klik Menu View → hilangkan centang Navigator.

3. Berikutnya, Masuk ke Workspace Map, Geser (Drag) Batas Map ke sebelah kiri agar tersisa ruang untuk window yang akan kita gunakan atau klik Menu Presentation → klik Positioning → klik Map.

Sehingga muncul tampilan Map seperti berikut ini :

4. Klik workspace Ctrl & Config, lalu close Equipment Configuration. Lalu munculkan kembali dengan Klik Menu Configuration → klik Equipment Configuration.

5. Klik workspace Ctrl & Config, lalu close Command sequence. Lalu munculkan kembali dengan Klik Menu Control → klik Command sequence

6. Klik Menu Presentation → klik GSM → klik Serving and Neighbor MS1. Window ini digunakan untuk melihat informasi nilai RxLev, BCCH, dan ARFCN.

7. Klik Menu Presentation → klik Signaling → klik Event. Window events ini digunakan untuk mengamati kejadian selama panggilan panggilan berlangsung, seperti call attempt, call setup, block call, dan drop call

8. Menu Presentation → klik GSM → klik Radio Parameters MS1. Window Radio Parameter ini digunakan untuk melihat nilai parameter RxLev, RxQual, SQI hanya untuk data yang dikumpulkan oleh MS 1. Jika ada 2 MS maka ada dua window Radio Parameter untuk MS2

9. Klik Menu Presentation→klik GSM→klik Current Channel MS1. Pada window ini dapat dilihat kanal-kanal logika yang digunakan oleh jaringan GSM selama drive test.

10. Jika semua telah selesai, Simpan Workspace dengan Klik Menu File → Save As dan Beri Nama serta tentukan lokasi penyimpanan.

Catatan :

· Konfigurasi pada workspace berupa tampilan window parameter-parameter yang dilakukan pengamatan disesuaikan dengan keinginan dan susunan letak jendela parameter tersebut dapat sesuai kenyamanan tidak harus seperti tampilan diatas.

· Untuk menambah window dapat ditampilkan dengan memilih parameter dalam pilihan parameter GSM pada Menu Presentation.

Setting Geoset Untuk Tampilan Map

Untuk memunculkan informasi di dalam peta seperti jalan, BTS, dan lain-lain, maka perlu dilakukan pembuatan geoset untuk memudahkan melihat rute dan informasi BTS pada saat melakukan drive test dengan langkah-langkah sebagai berikut:

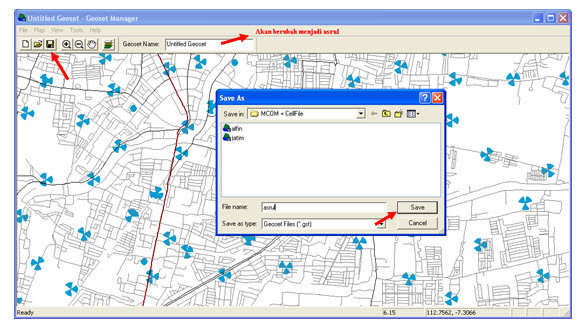

1. Pada Map, klik Icon Geoset Manager→Muncul Untitled Geoset→ Muncul Window Open. Jika sudah memiliki file geoset maka hanya perlu membuka file tersebut dengan cara pilih file geoset → klik Open

2. Jika ingin membuat geoset sendiri, maka pilih Cancel. Untuk membuat geoset sendiri harus disiapkan peta digital seperti jalan dan Site Data di dalam sebuah folder. Adapun file yang disiapkan, misalnya sebagai berikut :
